En Meshmixer existen diferentes herramientas disponibles que ofrecen opciones para reparar los archivos STL y prepararlos para impresión 3D dental.
Meshmixer cuenta con herramientas para procesos automáticos que serán suficientes para la mayoría de los modelos 3D y servirán para corregir pequeños errores, como agujeros en la malla, pero los modelos con errores más críticos requerirán una solución independiente.
En este tutorial te daremos algunos consejos de edición de archivos STL para la impresión 3D dental
Meshmixer tutorial avanzado
El objetivo es mostrar cómo reparar los archivos STL para impresión 3D dental, además de explicar cómo utilizar algunas herramientas avanzadas para preparar un modelo 3D dental de manera óptima. Resolvemos diferentes errores que podemos encontrar en el día a día en los protocolos digitales entre una clínica dental y un laboratorio dental de prótesis.
Si tienes dudas mas complejas y necesitas ayuda de un especialista, contacta con nosotros y pide una sesión online con un experto:
¿Por qué reparar un archivo STL en el software Meshmixer Dental?
Un diseño 3D es una geometría matemáticamente «perfecta», definida por curvas y splines. En el caso de la impresión 3D, las superficies se convierten en un formato de malla 3D que describe la geometría como una nube de caras triangulares y vértices conectados.
La conversión en malla es como romper un espejo completamente liso y recomponerlo pegando los pedazos para que parezca el original. Si se hace mal, el resultado es un modelo 3D con todo tipo de filos, agujeros y piezas flotantes, así como zonas con muchos triángulos que se cruzan que no deberían estar ahí. Bien hecha, la impresión 3D es una malla idéntica al diseño original.
¿Cómo reparar un archivo STL en Meshmixer?
Un flujo de trabajo de reparación puede resolverse de diferentes maneras, en este caso explicaremos una manera sencilla para resolverlo con una herramienta que será útil para resolver más errores.

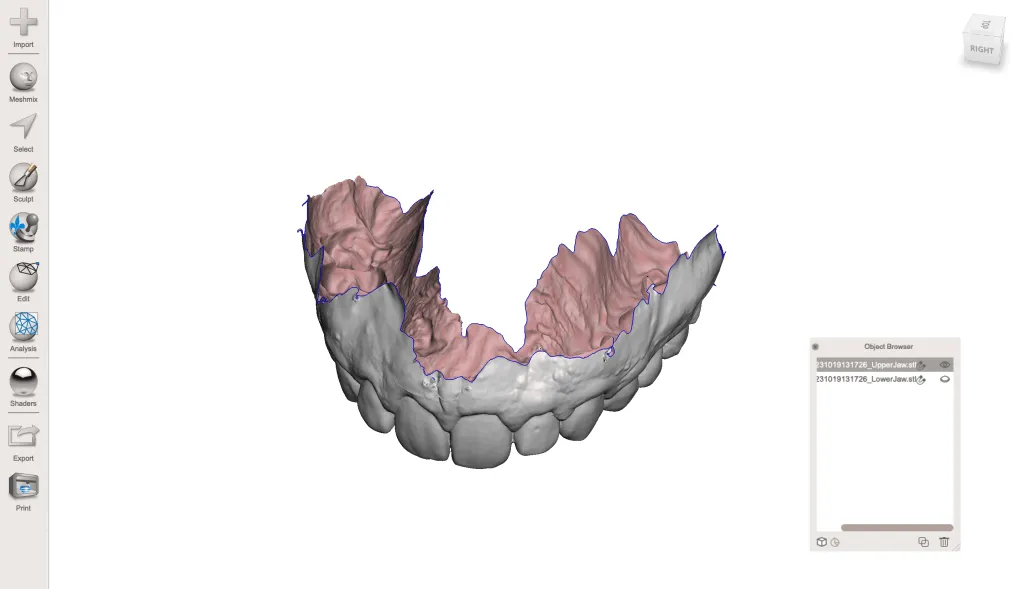

Error 1 – Meshmixer Dental: malla abierta modelo 3D dental
A menudo después de usar la herramienta Plane Cut para cortar el modelo nos encontramos con la malla 3D abierta, dando como resultado un modelo no apto para imprimir en 3D.

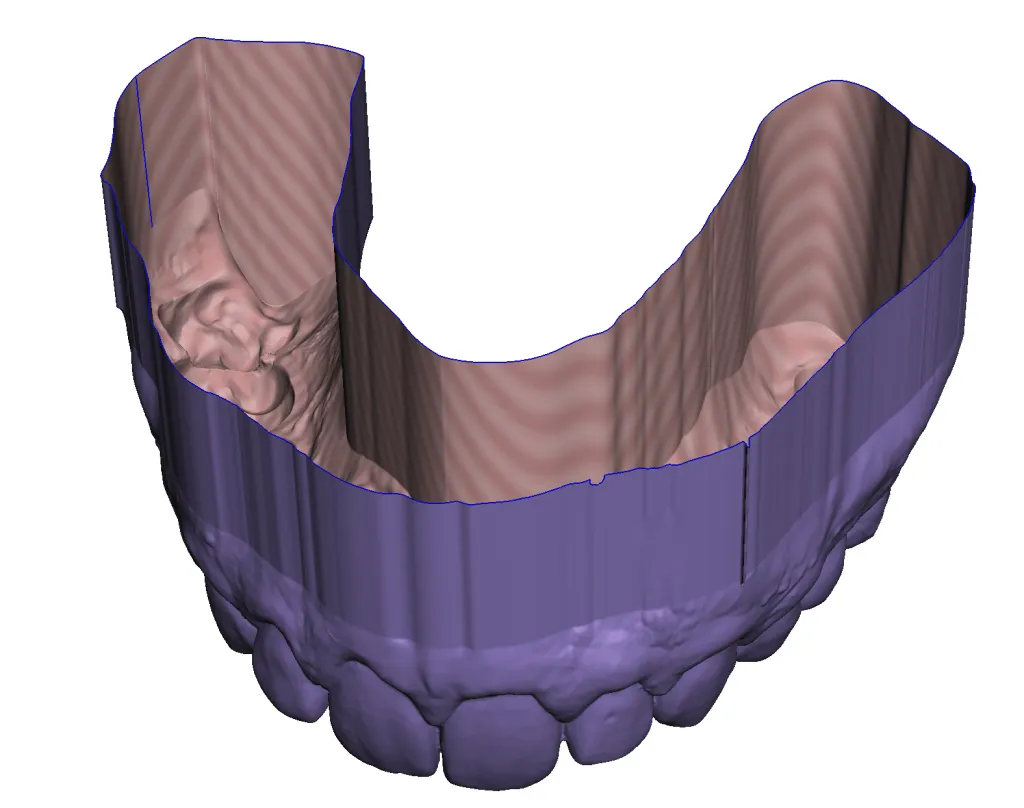

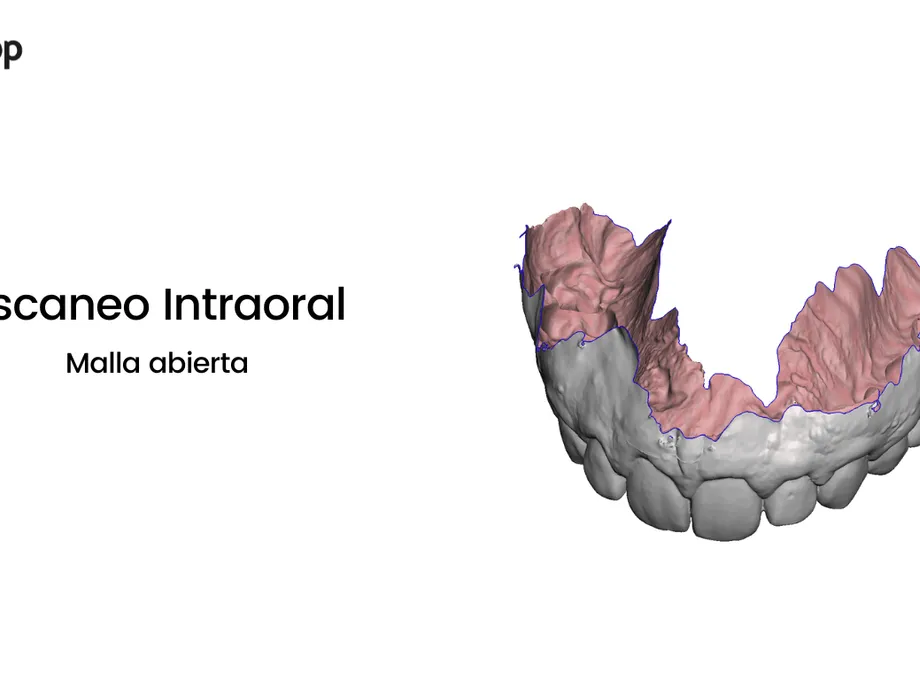

Modelo 3D dental en Meshmixer – Error Malla abierta
Pasos para configurar Meshmixer

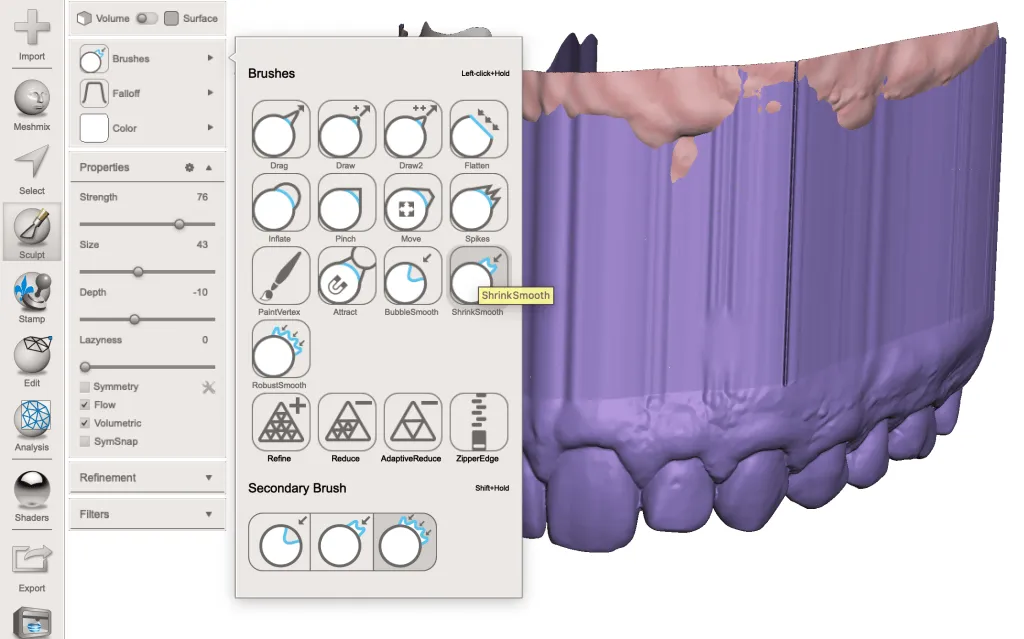

Paso 1 – Meshmixer Dental: Configurar herramienta ShrinkSmooth
Solución: Antes de realizar el coste, hay que suavizar las superficies exteriores del modelo.

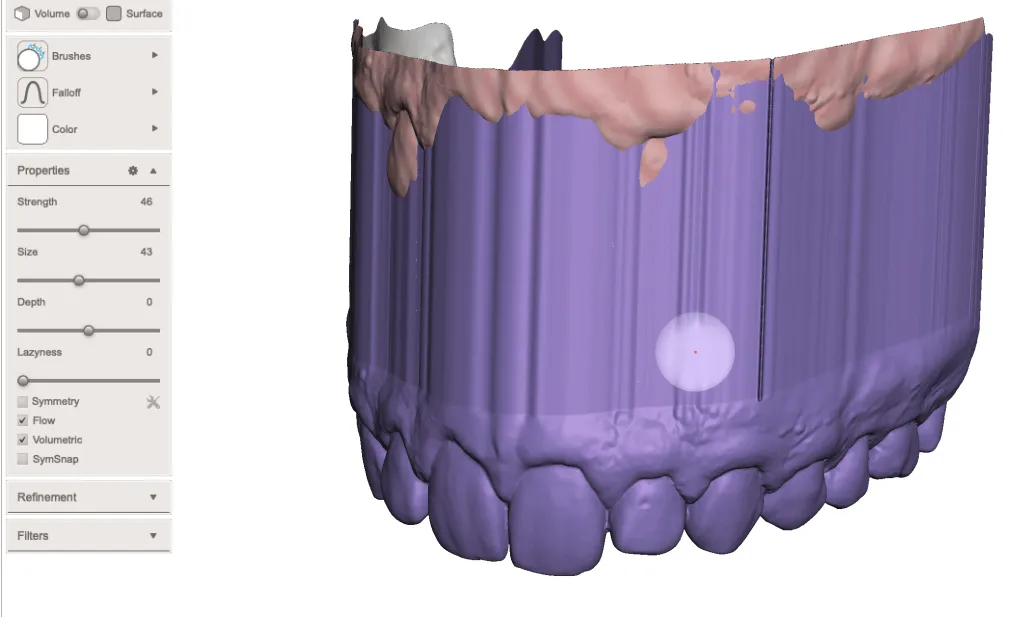

Paso 2 – Meshmixer Dental: Suavizar el modelo 3D
Haciendo clic izquierdo y arrastrando el pincel por la zona deseada, aplicamos la operación de suavizado.

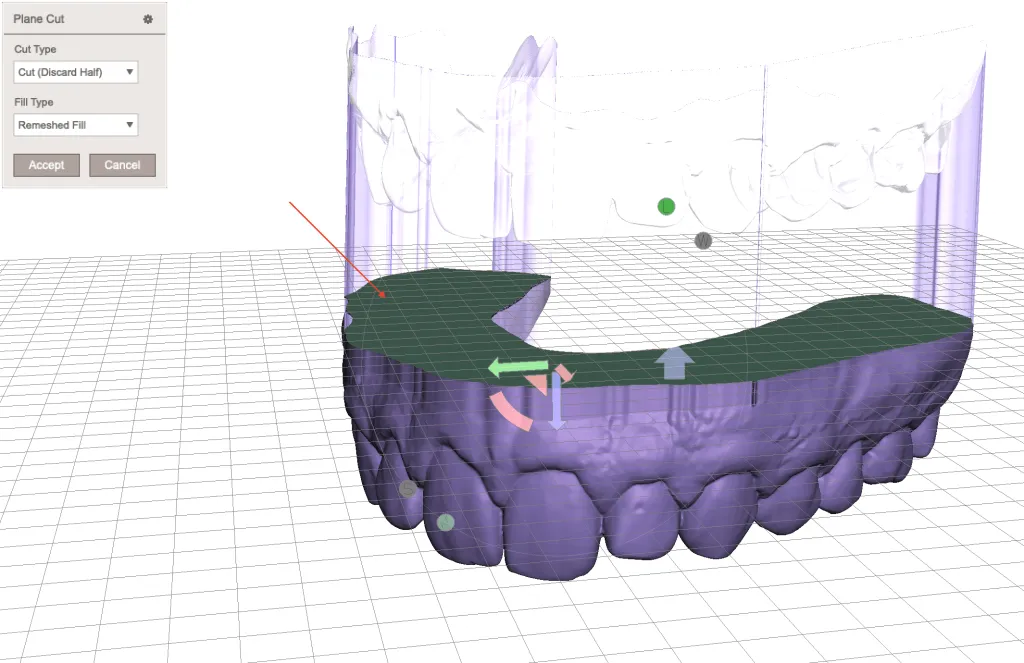

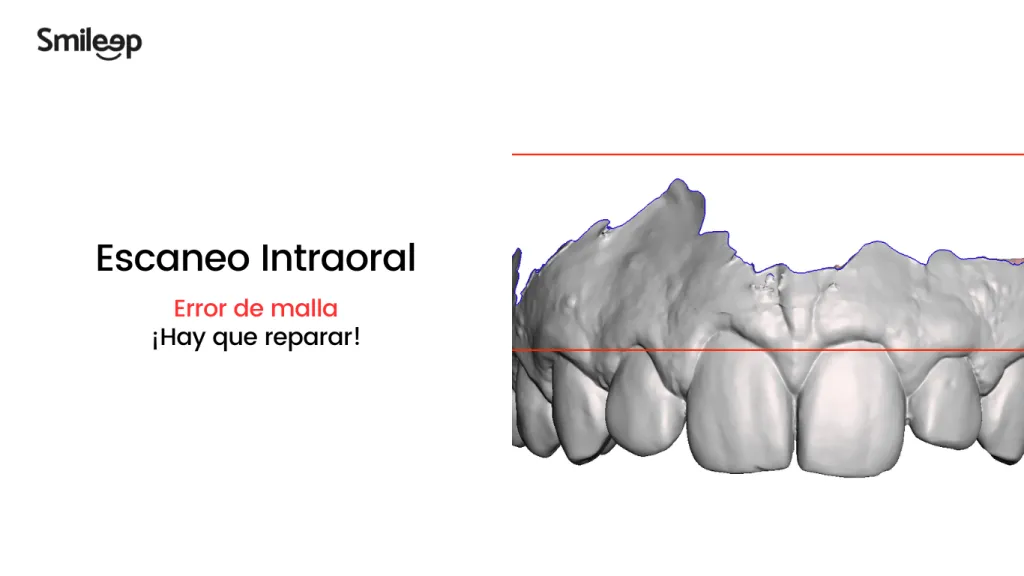

Luego volvemos a utilizar la herramienta Plane Cut para cortar el modelo a la altura que queramos. Para ver si lo has hecho bien, puedes ver cómo la base esta sólida, esto indica que el plane de corte se esta realizando en una altura sin errores en la malla:
Modelo 3D dental en Meshmixer – Listo para imprimir en 3D
Nota: Si después de realizar el corte todavía se observa el error, vuelve a repetir el proceso anterior
Si has llegado hasta aquí, ¡enhorabuena!, ya puedes imprimir tu modelo en 3D hoy mismo. Solo tienes que exportarlo (File>Export) en formato STL o OBJ.
Pasos para impresión 3D dental con Formlabs

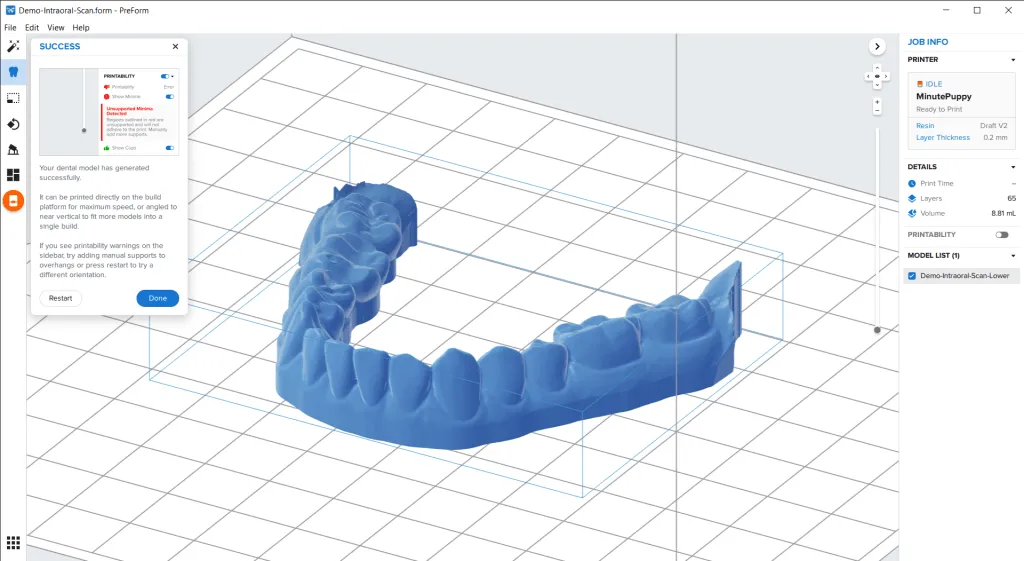

Paso 1 – Impresión 3D denta: Configurar el modelo 3D para imprimir en Preform
Puedes imprimir un modelo sólido directamente sobre la plataforma o con un poco de inclinación utilizando soportes de impresión. Para el ahorro de material y velocidad de impresión, recomendamos la primera opción

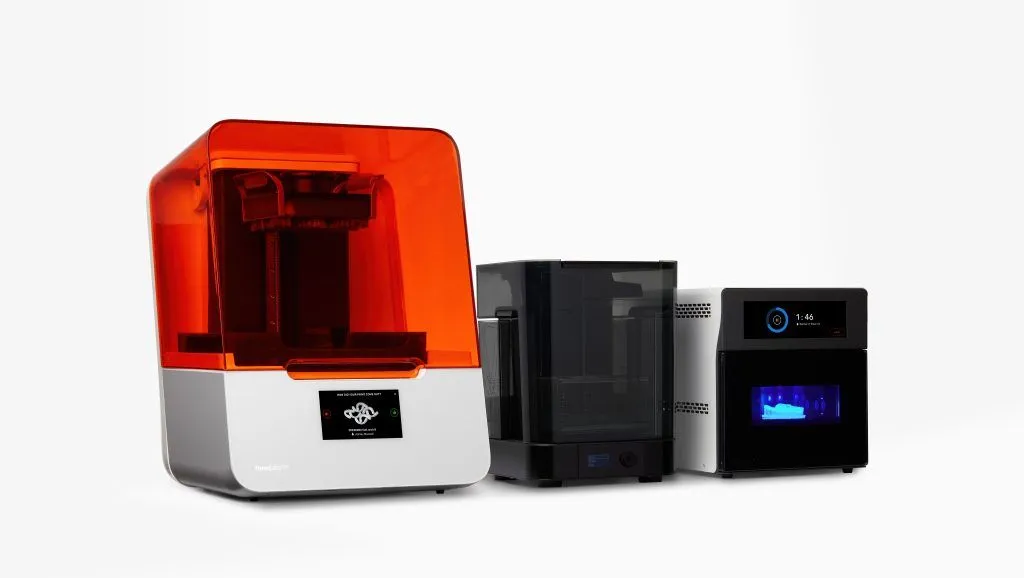

Si quieres saber más sobre la impresión 3D dental de Formlabs ¡ Haz clic en la imagen de abajo!
