En este tutorial, te contaremos cómo preparar un archivo STL para crear un modelo 3D con el software Meshmixer. El objetivo es realizar un diseño apto para imprimir con cualquier impresora 3D dental además de ahorrar material, tiempo y sacar el máximo partido a tu escáner intraoral.
¿En qué consiste el software Meshmixer?
Meshmixer es un software gratuito de código abierto de AutoDesk. Es uno de los programas líderes para preparar archivos CAD, para poder diseñar vamos a necesitar disponer de ficheros .STL y .OBJ.
- Ofrece una gran variedad de herramientas de edición de archivos STL
- Es un software 3D gratuito y fácil de usar
- Permite preparar archivos STL provenientes de escáneres intraorales o de sobremesa.
Si trabajas con un escáner intraoral, un modelo 3D puede ser muy úti en diferentes tratamientos dentales, por ejemplo
- Comprobar el ajuste de una férula de descarga digital
- Modelo del mock-up para carillas dentales
- Modelos para un tratamiento de ortodoncia invisible
- Modelo digital con análogos digitales para prótesis híbridas sobre implantes
Si eres dentista y deseas una experiencia de servicio mejorada o buscas resultados en tu práctica a través del flujo digital, no dudes en ponerte en contacto con nosotros.

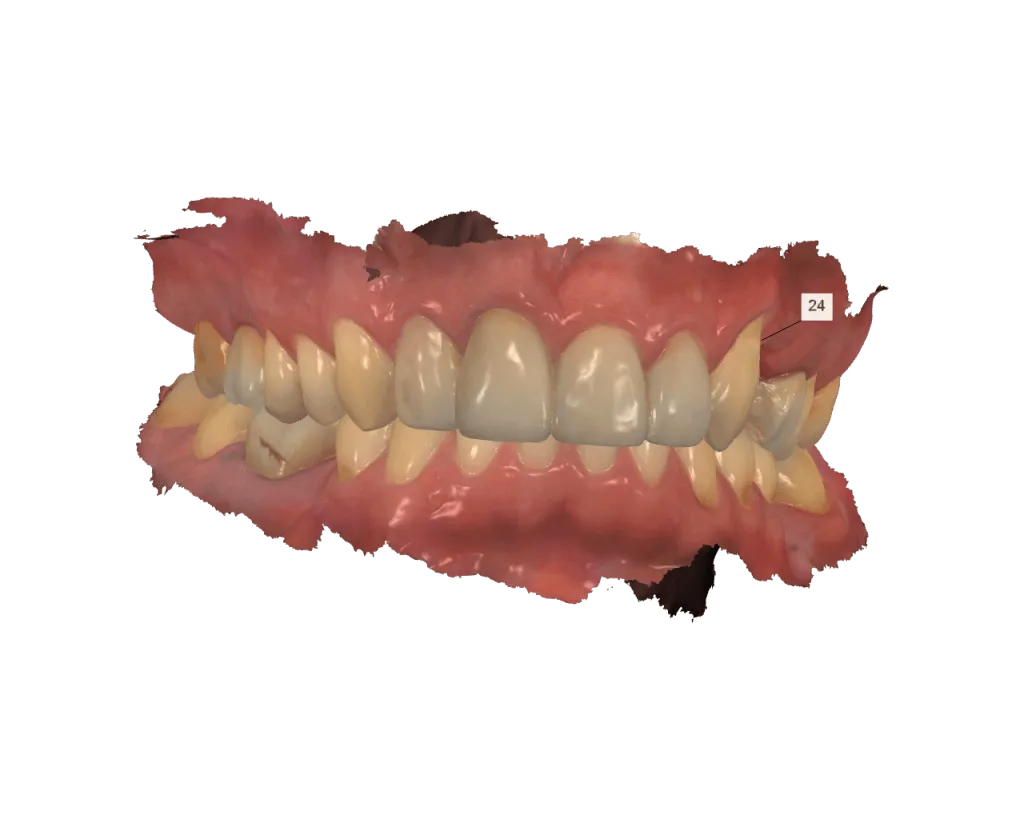

Escaneo intraoral: archivo STL malla abierta
Los escáneres intraorales general una archivo digital que forma una «malla 3D». Meshmixer basa su metodología de trabajo en mallas triangulares que constan de tres elementos: vértices, aristas y caras. Esta malla formada por triángulos crea la forma del objeto, en este caso de los dientes y tejido blando del paciente.
Para imprimir un escáneo intraoral hay que crear un modelo 3D con un software de diseño. Algunos escáneres incluyen esta función en su software de escaneo. En este caso explicaremos los pasos a seguir para hacerlo con Meshmixer

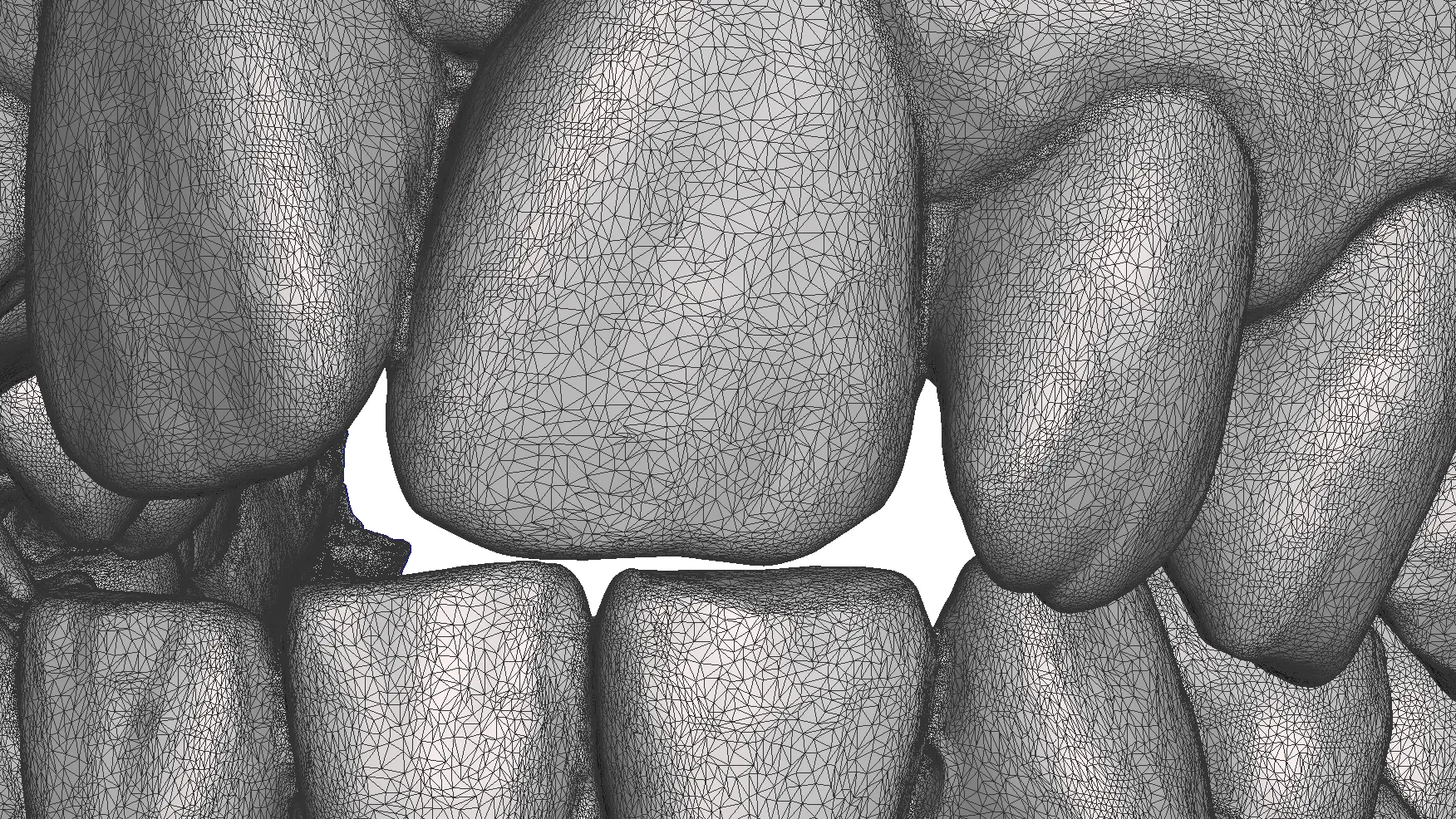

Observando la malla de triángulos podemos ver la calidad del archivo. Pulsando la techa W podrás ver la vista de malla en Meshmixer
Ventajas de utilizar este tutorial de Meshmixer
La Odontología Digital ha llegado para quedarse. Smileep somos un laboratorio dental digital enfocado en la calidad, con protocolos diseñados para adaptarse a cualquier nivel de digitalización clínica.
Una mejor experiencia con laboratorio significa un mejor día de trabajo en clínica. Y, para que esto sea posible pensamos que todos los dentistas deben entender el flujo digital por completo. Cualquier flujo digital, sea cual sea el área de aplicación, consta de 3 fases. Una primera etapa de digitalización, una segunda fase de diseño, además de la fabricación con impresión 3D dental.
Meshmixer es el software gratuito más descargado y utilizado a nivel mundial por dentisas y técnicos de laboratorio. Básicamente porque su coste es gratuito, además de estar muy bien programado y diseñado, es bastante intuitivo.
Prótesis digital CAD / CAM dental: imprescindible para tu clínica
Tutorial de Meshmixer con impresión 3D dental
Mostrar cómo preparar un modelo 3D dental a partir de una malla abierta para impresión 3D, además de explicar cómo utilizar algunas herramientas básicas de Meshmixer y enseñar a ahuecar los modelos para ahorrar material.
Paso 1 – Descargar Meshmixer e importar archivos STL
En primer lugar, debemos descargar e instalar Autodesk MeshMixer.

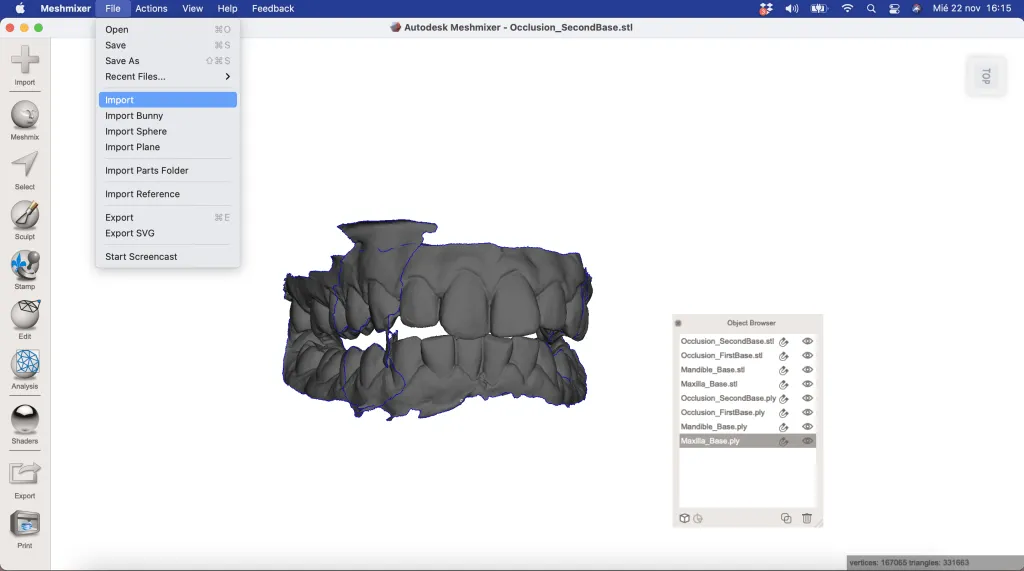

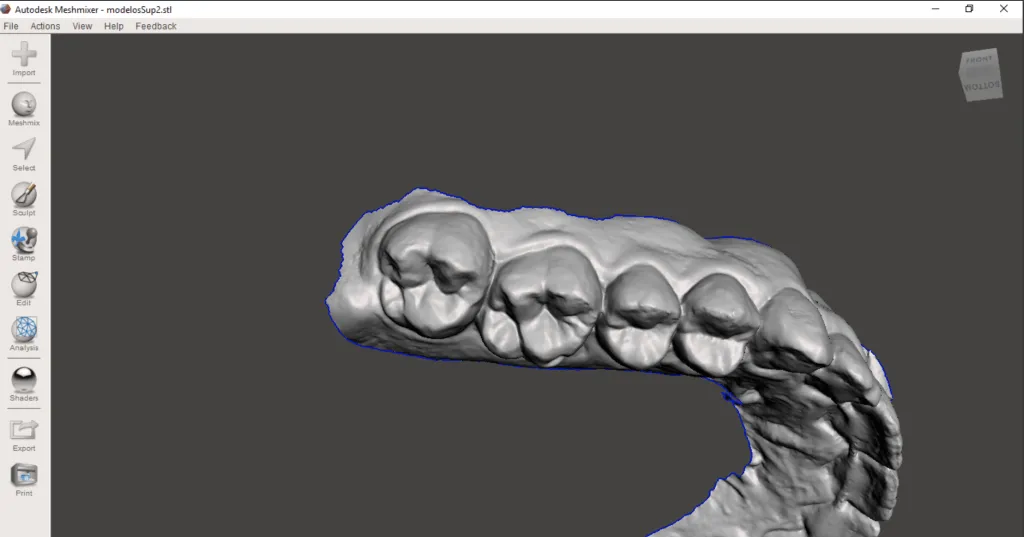

A continuación, tenemos que importar el modelo 3D que deseamos editar. Para ello, iniciamos el programa y hacemos click en Import en el centro de la ventana. Al final de este tutorial podrás encontrar un enlace para descargar nuestro modelo de prueba.

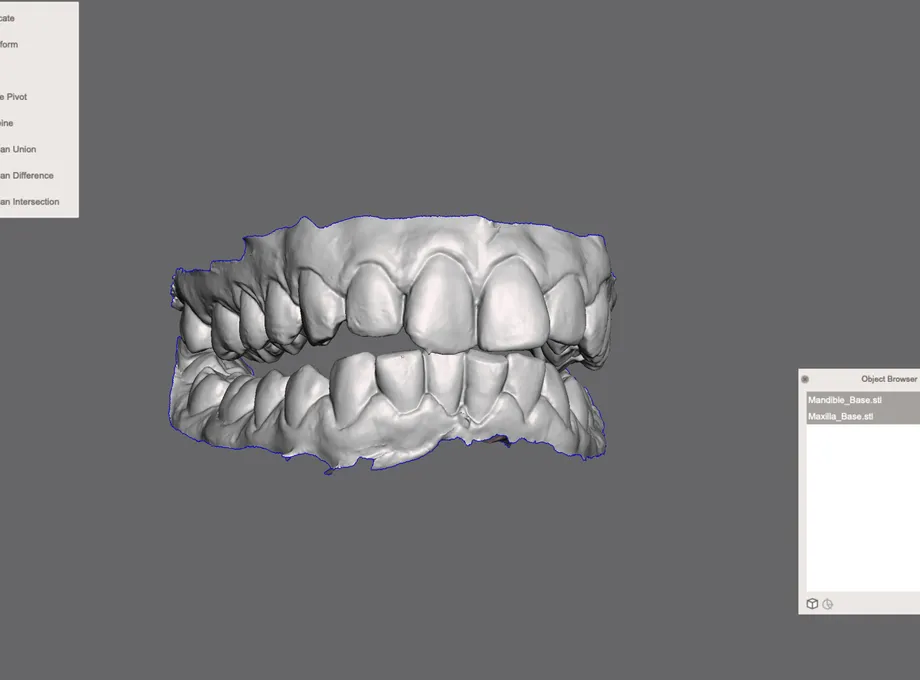

En la barra superior > View puedes hacer visible el Object browser donde muestra todos los archivos importados. En este caso, ademas de la arcada superior e inferior, estan las diferentes mallas de los escaneos de oclusión. Haciendo clic en el icono del «ojo» podemos ocultar los archivos que no nos interesa editar y centrarnos solo en el arco dental. Para que este modelo dental sea imprimible en 3D, hay que corregirlo y cerrar la malla.

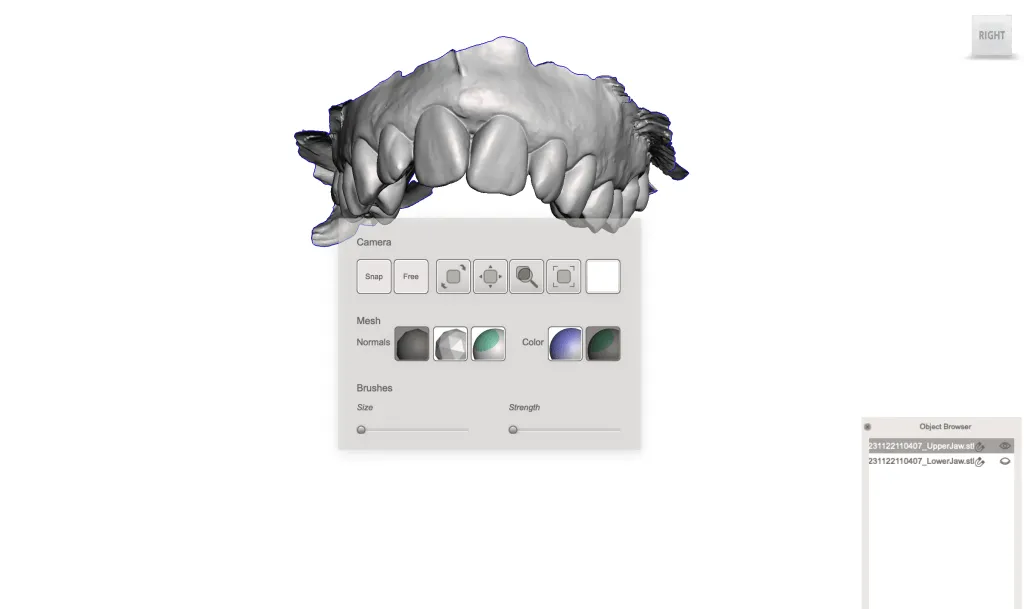

Puedes cambiar el aspecto de to pantalla. Pulsando la techa/barra de espacio podrás cambiar el fondo y colores de tu pantalla Meshmixer:
Paso 2 – Tutorial de Meshmixer para limpiar la malla 3D
Antes de nada, debes aprender a usar algunas funcionalidades básicas de MeshMixer:
- Haciendo clic derecho y moviendo el ratón, rotamos la vista. La rueda del ratón actúa como “zoom” si la hacemos girar, mientras que si la mantememos clicada y movemos el ratón, movemos la vista.
- En la opción View podemos activar y desactivar la vista de algunos elementos, como la cuadrícula (Grid) o la base de la impresora (Printer Bed).

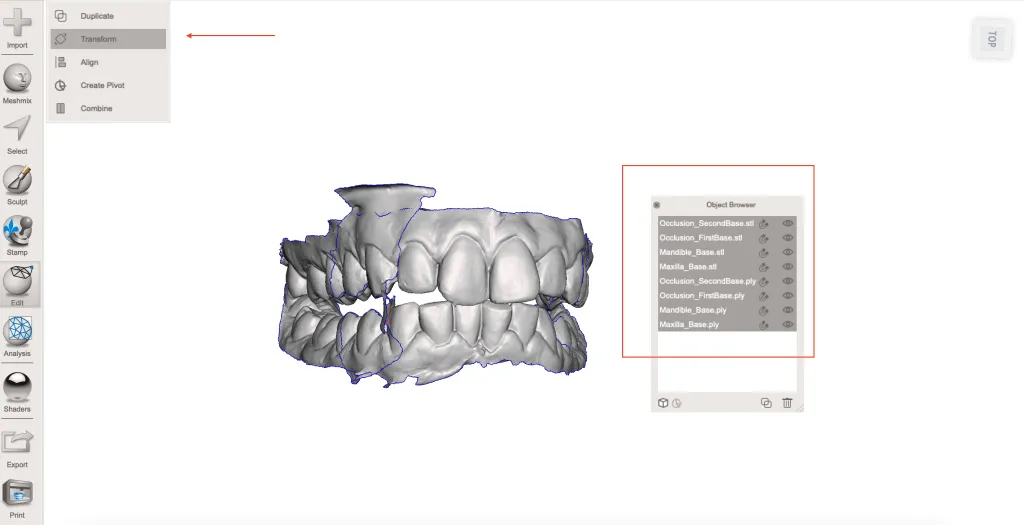

Si no te gusta la orientación de los archivos, puedes moverlos y colocar los modelos en una posición diferente haciendo clic en «Transform»:
A menudo, el archivo requiere de una “limpieza” antes de cerrar la malla 3D para poder imprimir en modelo 3D sin errores en tu impresora 3D dental.
Importante: Eliminar trozos de malla de alrededor del modelo que no sean útiles.

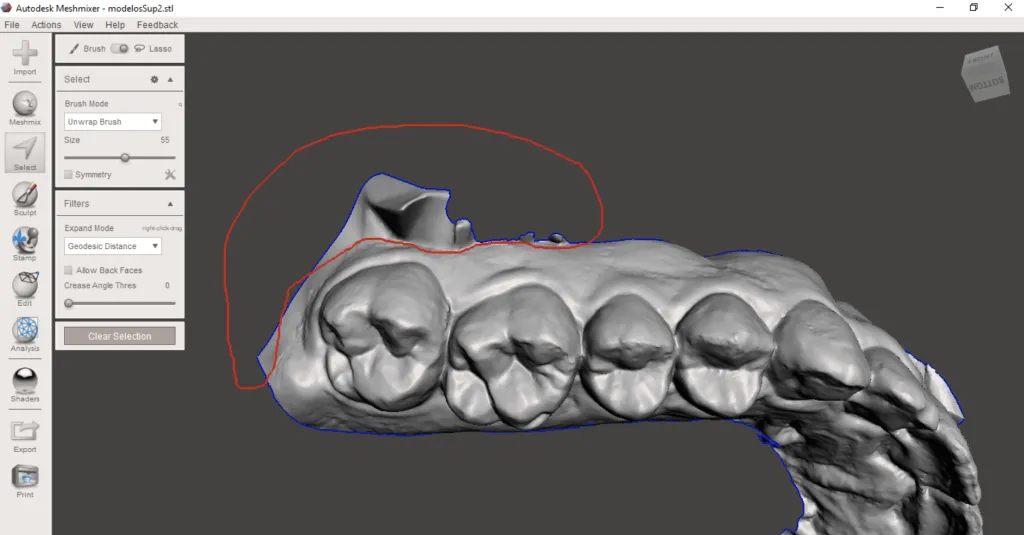

Estos trozos suelen ser generados durante el escaneado. En la siguiente imagen se observa estos “trozos” que eliminaremos utilizando Select Tool
Vamos a eliminar esos “trozos” de malla usando la herramienta Select Tool: con la opción “lasso” , haciendo clic izquierdo y moviendo el ratón seleccionamos la zona que deseamos eliminar.
La zona seleccionada cambiará de color y entonces con la opción Edit>Dicard (o pulsando X), eliminamos la zona coloreada.

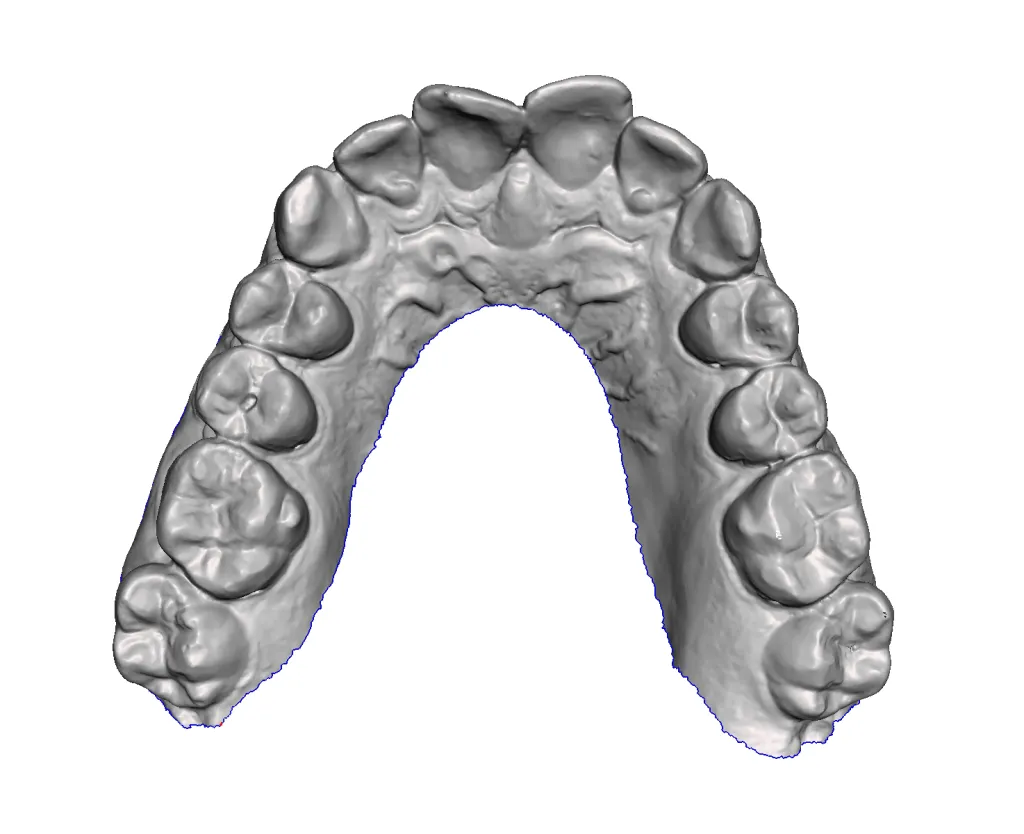

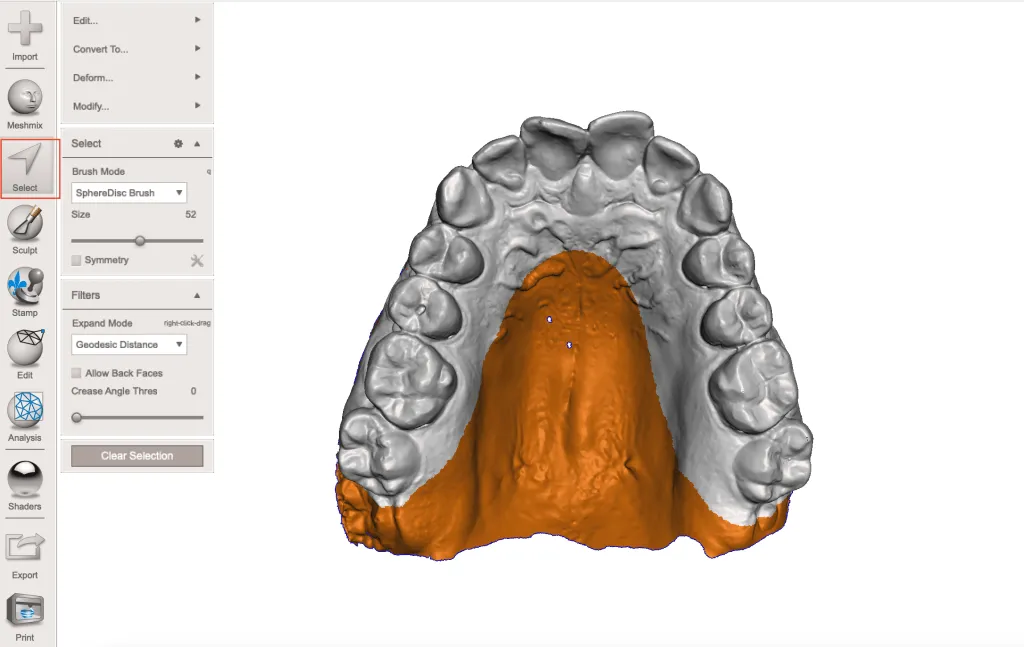

Resulta muy útil cuando queremos eliminar el paladar para ahorrar material:
Otra herramienta muy útil es Plane Cut que nos permite cortar la malla con un plano. Además, es posible hacer diferentes tipos de corte según su configuración. En este caso realizaremos un corte plano en la parte superior del modelo para que tenga una un acabado uniforme.

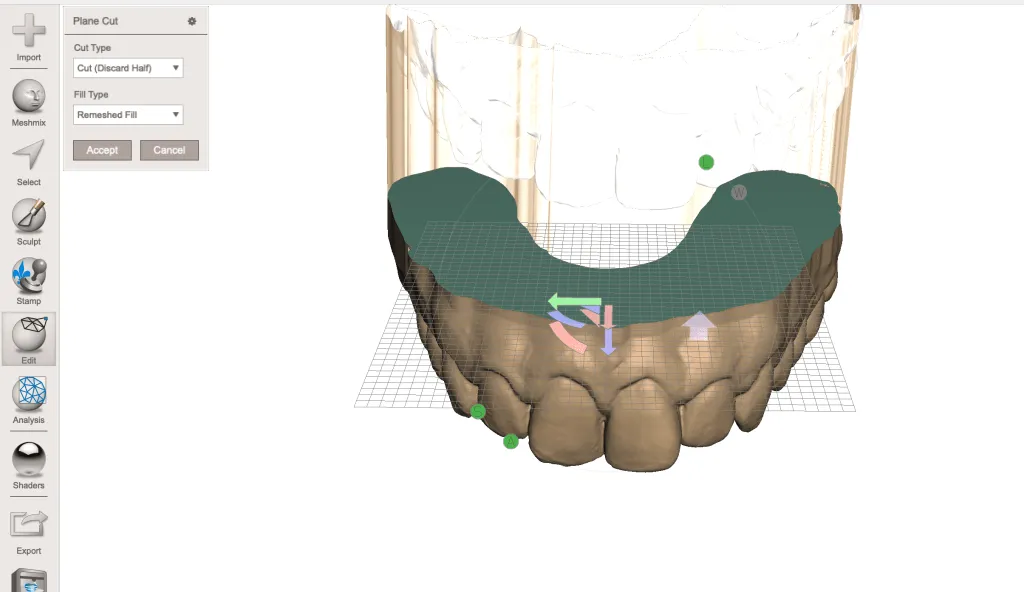

Seleccionamos Edit >Plane Cut.
En la imagen anterior, vemos el plano de corte. Pero a menudo este se sitúa con un punto de referencia que no es el adecuado. Por tanto tenemos que mover y también girar el plano de corte en la altura y orientación correcta.

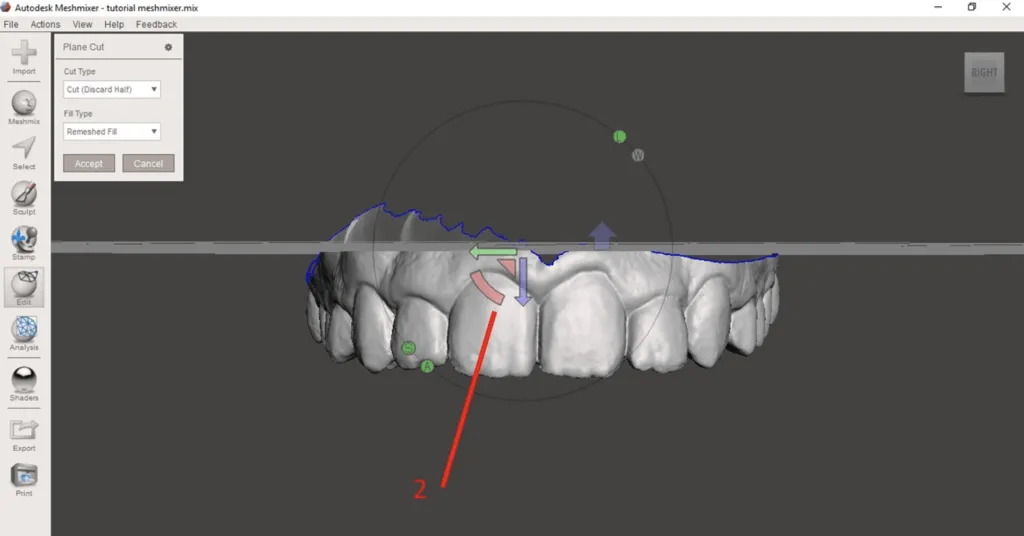

La configuración estándar es Cut (Discard Half), esto significa que la zona semitransparente que queda en la parte superior se eliminaría. Podemos cambiar el sentido del corte haciendo clic en la ver flecha vertical de color azul (1), En nuestro caso, la dejamos apuntando hacia arriba para eliminar la parte superior del plano: zócalo del modelo 3D que no nos interesa imprimir en 3D.
(2) podemos cambiar la altura e inclinación del plano de corte.
Truco: usa el cubo en la parte superior derecha de la pantalla clicando en sus caras, esquinas y vértices, para llevar el modelo a perspectivas predeterminadas.

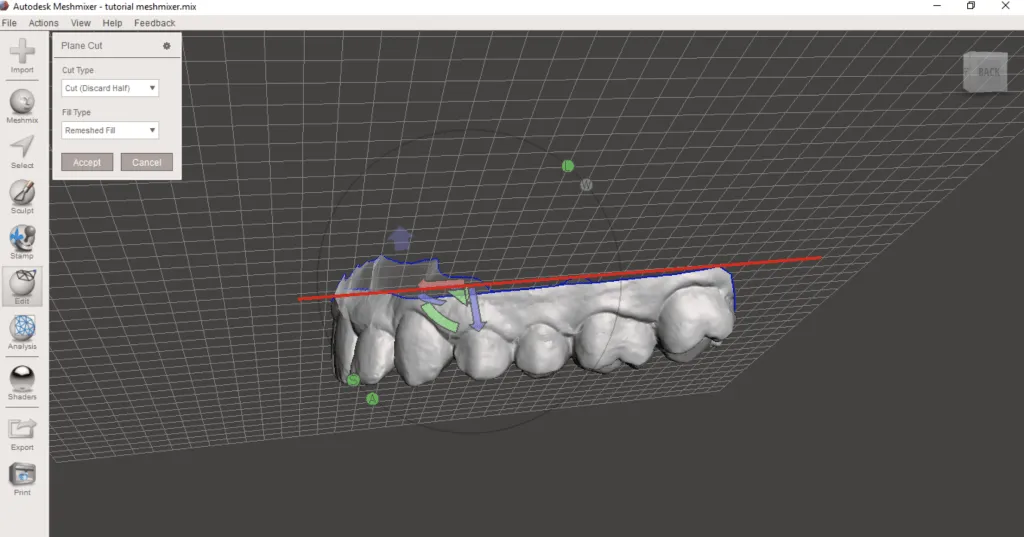

Otra manera más sencilla es situarnos desde una perspectiva lateral al modelo y definir una línea de referencia para el plano de corte. Para ello hacemos clic izquierdo y movemos el ratón para dibujar la línea que creará el plano de corte al dejar de clicar. Una vez conformes con el plano, hacemos clic en Accept para realizar el corte.
¡Genial! Ya tenemos el modelo “limpio”.
Paso 3 – Tutorial de Meshmixer para crear un modelo 3D dental
Según la calidad del archivo de partida, tal vez sea necesario realizar pasos adicionales que explicamos en el Tutorial de avanzado Meshmixer: Cómo reparar archivos STL para la impresión 3D Dental

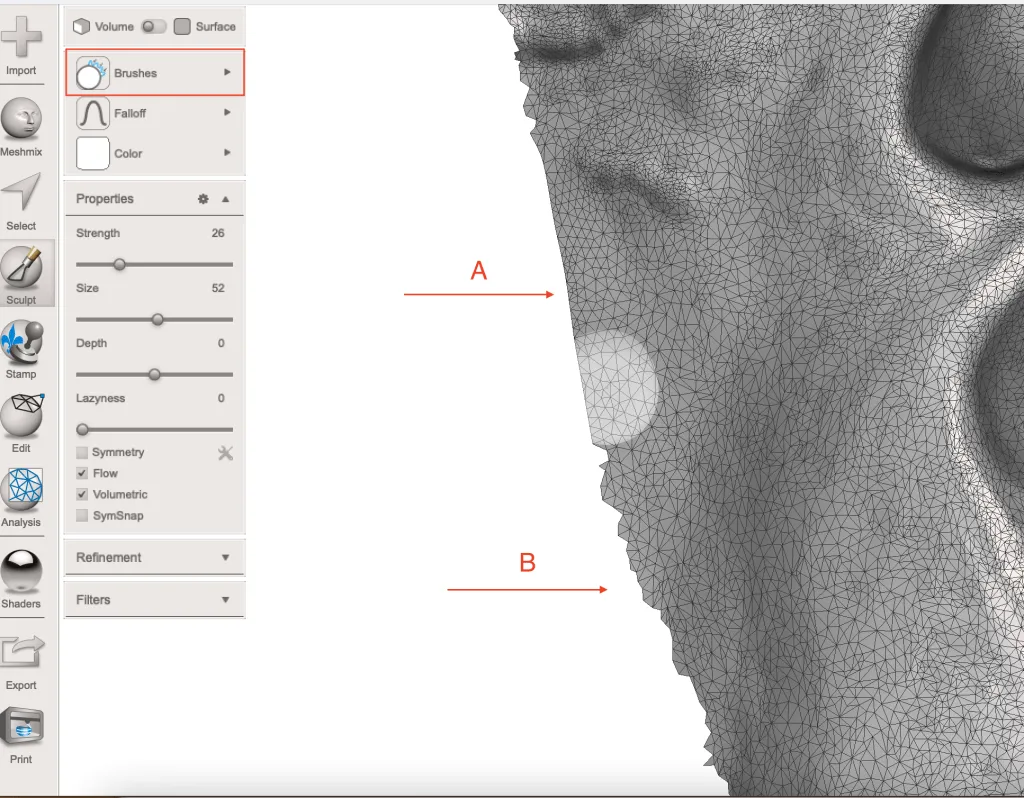

Algo que siempre recomendamos hacer antes de crear el modelo es aliviar todo el borde de la malla con un pincel Sculp > El objetivo es crear un borde recto (A) suavizando todas las zonas «tipo diente de sierra» (B)formadas por los triángulos de la malla.

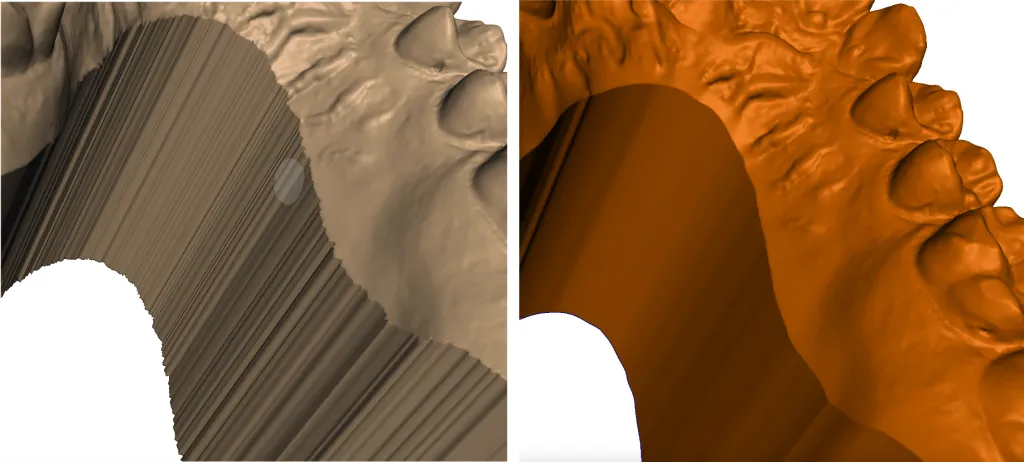

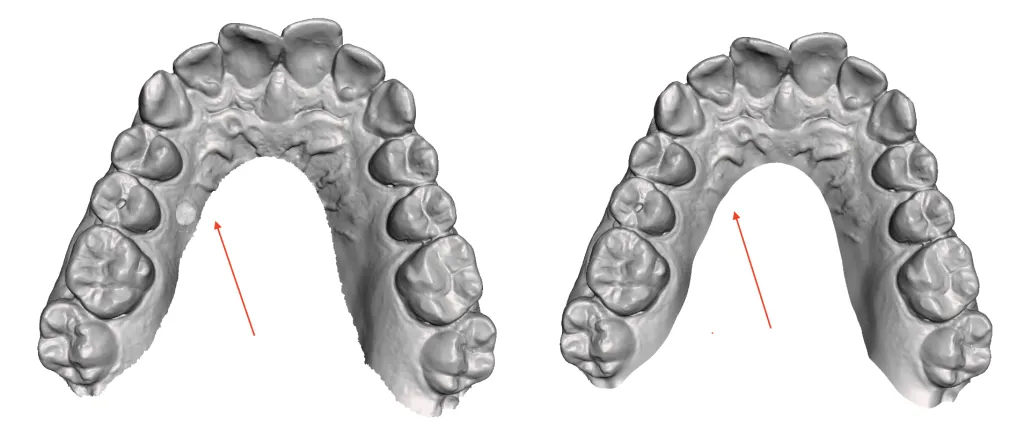

Al suavizar los bordes de la malla 3D conseguimos la superficie del zócalo del modelo 3D no tenga irregularidades. En la la izquierda se observa el modelo sin suavizar y en la derecha el modelo con un zócalo liso:

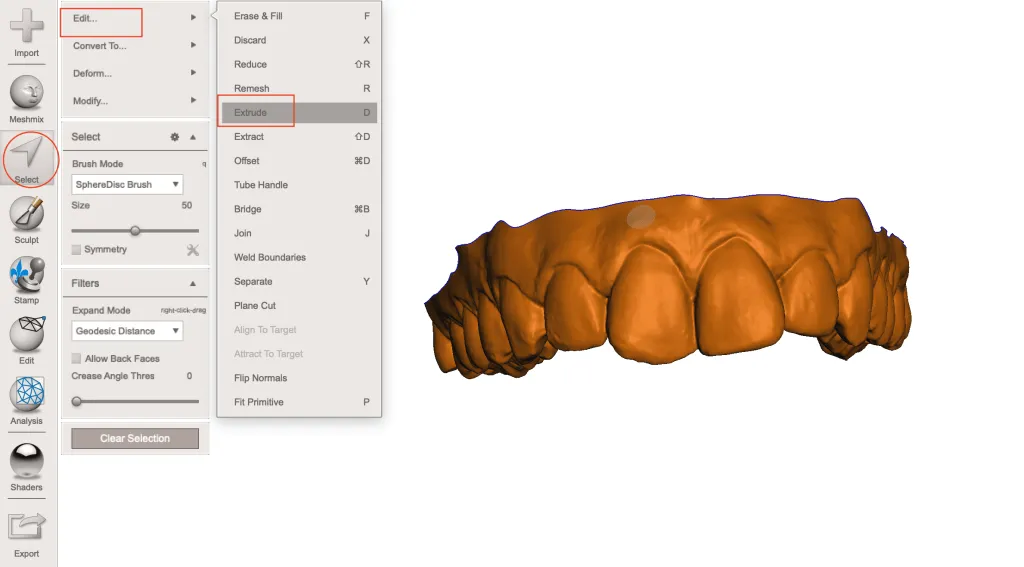

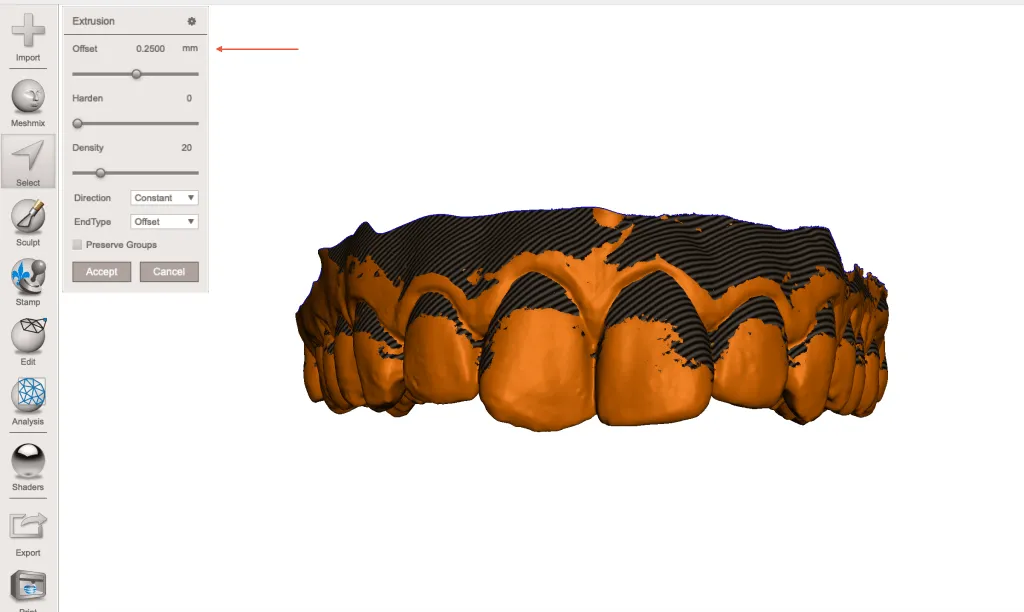

Después de suavizar el borde de toda la malla, podemos crear el modelo. Presionar a la vez Ctrl+A para seleccionar toda la malla visible, luego y en el panel que se abre Select > Edit > Extrude o pulsar la tecla D para ir directamente
Esta herramienta Extrude sirve para crear un objeto a partir de la sección seleccionada. En este caso, cómo seleccionamos todo el objeto, creamos un zócalo para nuestro modelo 3D.
El parámetro que modificaremos es el Offset, el cual determina a qué distancia se aleja la extrusión de la superficie seleccionada (en naranja). Le damos un valor “exageradamente grande” para que podamos realizar los siguientes pasos con un margen suficiente para ahuecar el modelo 3D.

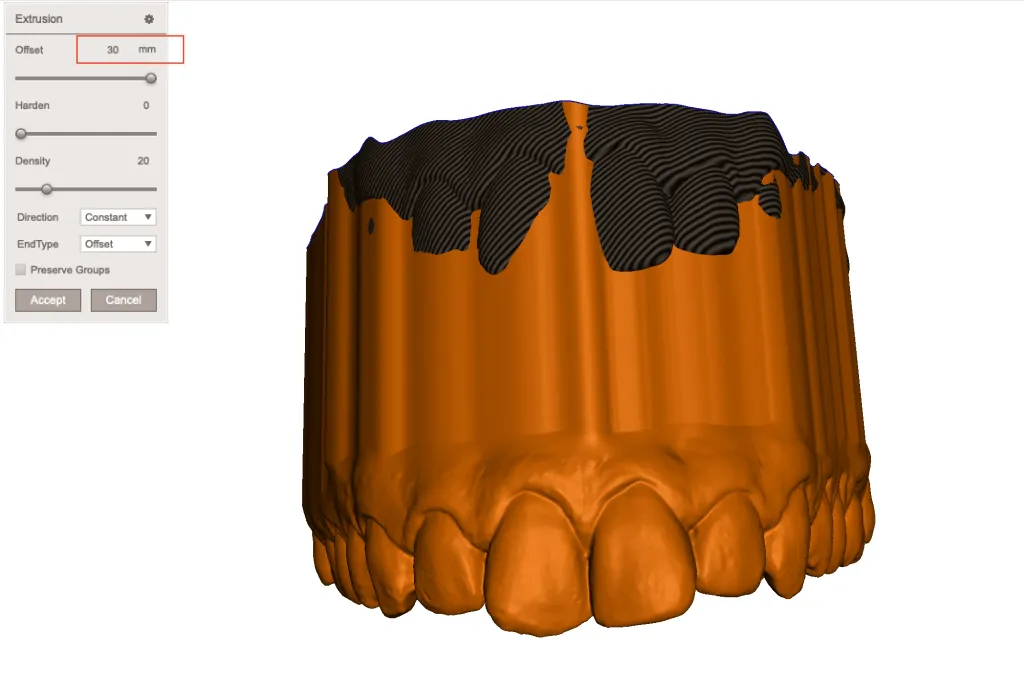

Para ello le damos un valor de Offset por ejemplo de 30 mm:

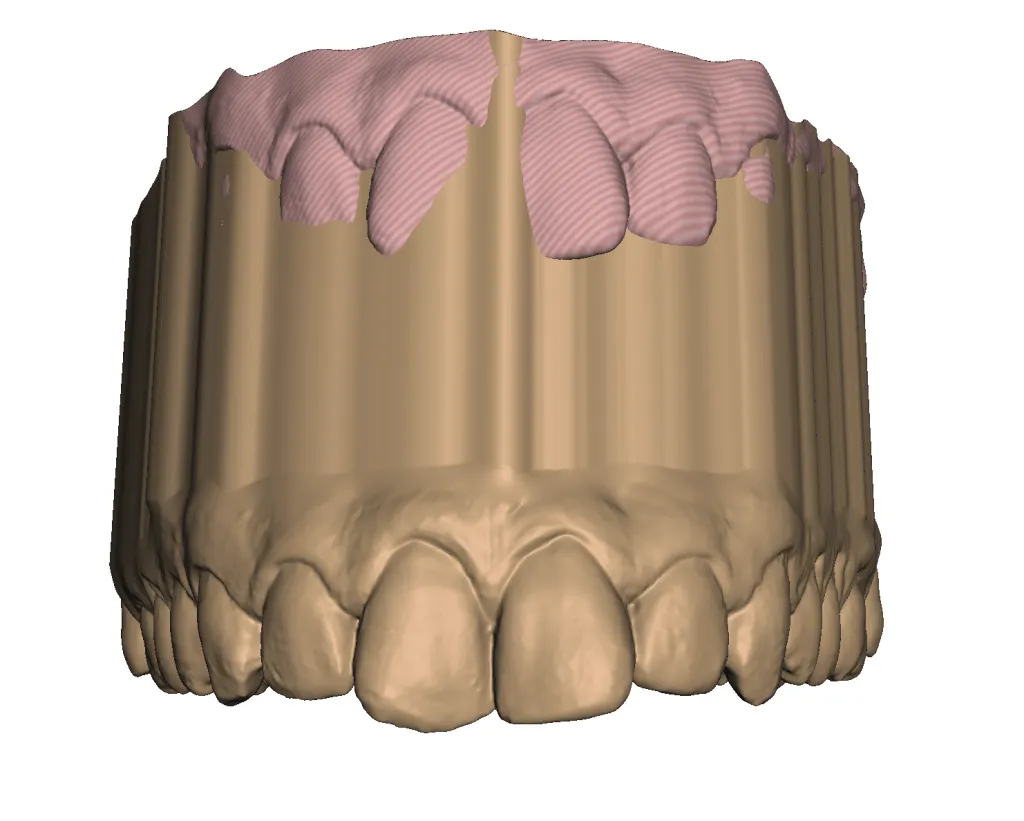

Clic en Accept y vemos el resultado de la Extrusión. ¡Ya nos falta poco para terminar!
Volvemos a utilizar la herramienta Plane Cut para cortar el modelo a la altura deseada. Si quieres ahuecarlo, deja una altura de algunos milimetros de margen (como en la imagen siguiente) y sigue leyendo.

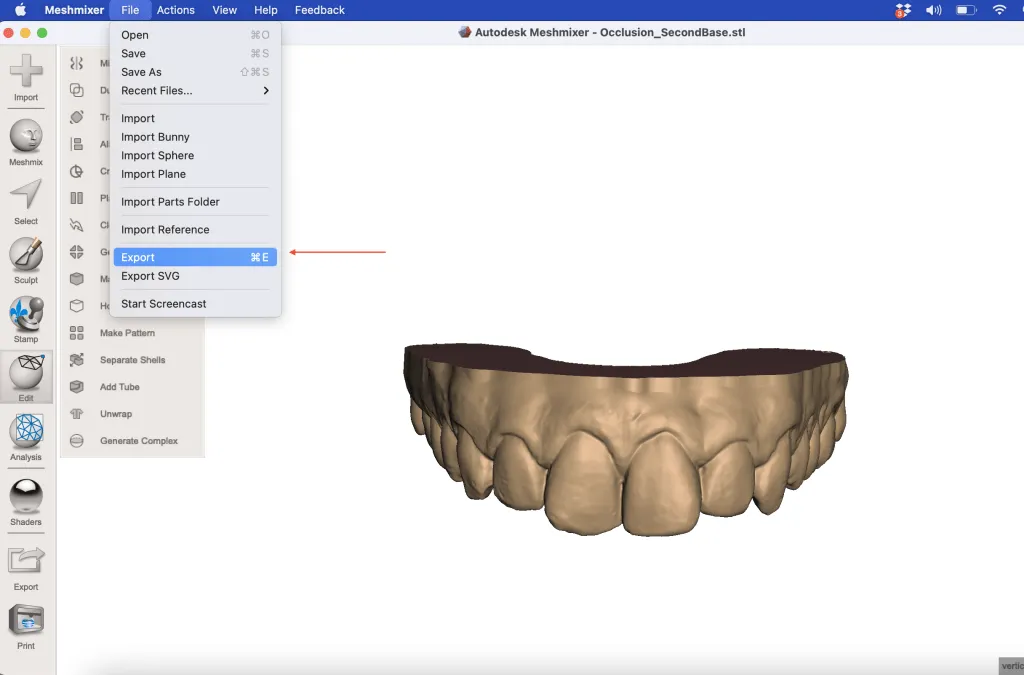

Después del corte, solo tienes que Exportar el archivo del modelo 3D en formato .STL o OBJ.
Si has llagado hasta aquí. ¡Enhorabuena por tu brillante desempeño! ya puedes crear modelos para impresión 3D dental siempre que quieras
Paso 4 – Impresión 3D dental con la Form 3B+ de Formlabs
Imprimir un modelo 3D sistema de impresión 3D de Formlabs es muy fácil. Solo tienes que importar el archivo al programa Preform para configurar la impresión, seleccionar el material y enviar el caso a imprimir en tu impresora 3D de Formlabs.

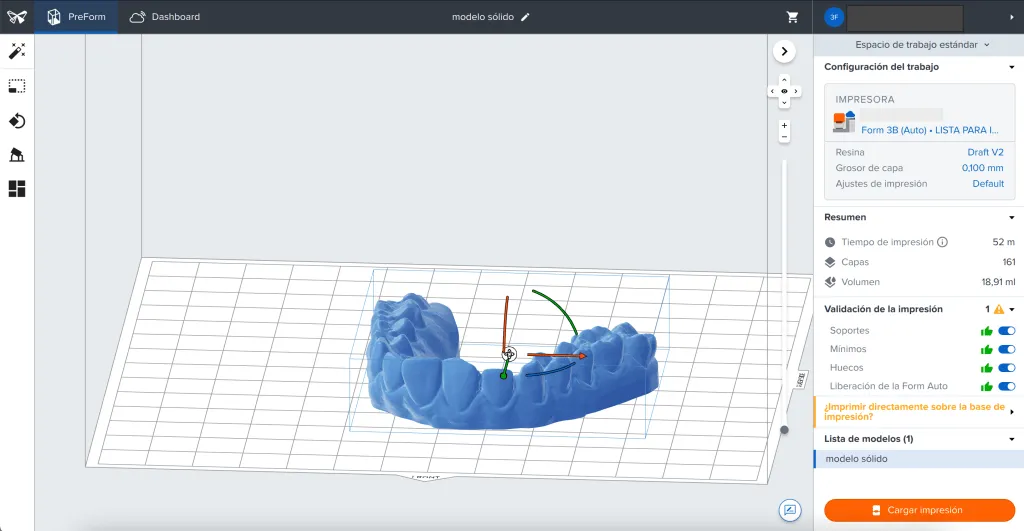

Podemos imprimir el modelo 3D sólido directamente sobre la plataforma con un consumo de material de 18.91 ml en un tiempo de 52 minutos.

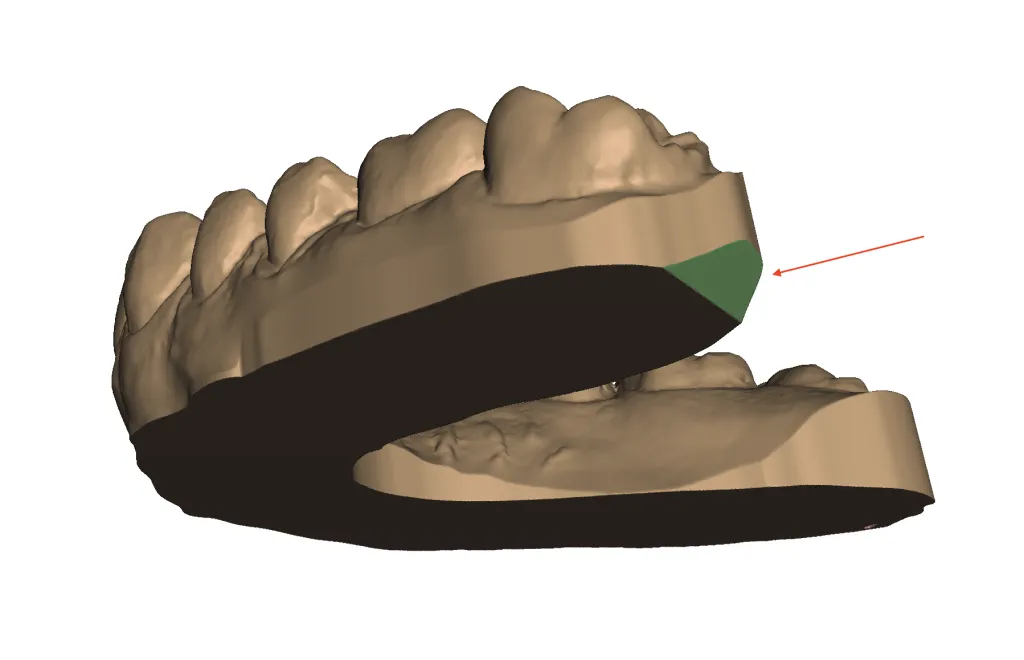

Truco: Para imprimir directamente sobre la plataforma, recomendamos hacer una muesca en el modelo 3D que facilite retirar el modelo después de impresión:
Descubre el Ahorro de Tiempo y Costes Gracias a Tener una Impresora 3D Dental
Paso 5 – Opcional: Ahuecar el modelo 3D con Meshmixer
En algunos casos, te puede interesa ahuecar el modelo para consumir menos resina en la impresión 3D del modelo. Usaremos la herramienta Hollow Tool, permite crear cavidades internas dentro de sólidos cerrados. Al hacer clic en Edit>Hollow, se genera automáticamente una cavidad interna en el modelo (puede tardar unos segundos). El resultado es el siguiente:
Consejo: Con una impresora 3D de resina, no es recomendable imprimir pieza con una cavidad hueca en su interior sin un orificio de drenaje. Puede generar un efecto ventosa y causar errores de impresión.
Podemos ver la cavidad interna de color gris en el interior del modelo (semitransparente). Se trata de un espacio vacío dentro del modelo.
En el panel izquierdo podemos variar diferentes parámetros de la cavidad. El parámetro que nos interesa es el grosor de las paredes: Offset Distance que por defecto se sitúa en 2 mm. En función de la aplicación, debemos aumentar este grosor.
Nota: Si modificamos el valor de Offset Distance, hay que hacer clic en Update Hollow para que el software vuelva a generar la cavidad interna teniendo en cuenta el nuevo grosor de pared.
Clicamos en Accept para confirmar el ahuecado. Volvemos a utilizar la herramienta Plane Cut para cortar la base del modelo a la altura que deseemos y terminamos.
No es recomendable imprimir un modelo 3D ahuecado directamente sobre la plataforma.
Aparecen alertas de errores de impresión. Nos avisa sobre las zonas sin soportes, huecos y mínimos no compatibles (zonas donde no hay soporte para la creación de todas las capas de impresión) y los huecos en naranja.

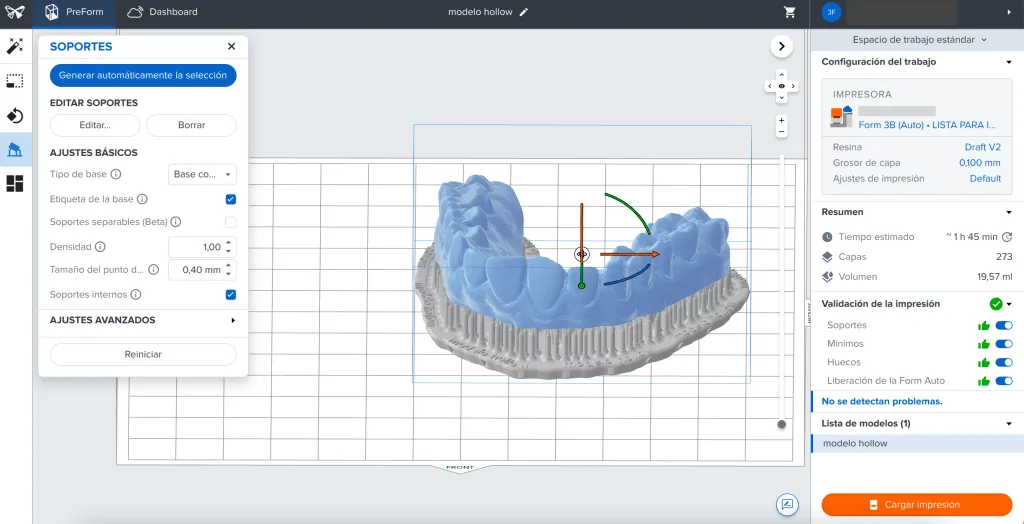

Podemos imprimir el modelo 3D ahuecado generando soportes de impresión con un consumo de material de 19.57 ml en un tiempo de 1h:45 minutos.
Tutorial de Meshmixer avanzado: Hablar con un Experto en Odontología Digital
Si te encuentras con problemas durante el proceso o con errores durante la impresión y necesitas ayuda, llámanos o dinos el mejor momento para que te llamemos.
Este software dental cuenta con herramientas de edición para reparar un modelo. Ofrece la posibilidad de llenar agujeros en una malla, ahuecar el modelo para usar la menor cantidad de material posible o incluso hacerlo sólido para asegurar una buena impresión.
Conclusiones del tutorial Meshmixer
¡Felicidades! Ya sabes cómo preparar un modelo 3D dental para su impresión 3D. Aprender a ejecutar este protocolo digital en tu clínica dental puede ser muy útil para realizar modelos 3D y explicar mejor a tus pacientes como serán sus tratamientos.
